Conexiones y Portacables de Vídeo SDI 4K + LAN

Innovación en sistemas de transmisión para cámaras PTZ en producción audiovisual

Nueva solución para producciones audiovisuales profesionales

Los nuevos cables SDI 4K + LAN CAT.6 representan un avance significativo en la transmisión de señales de vídeo y datos en producciones audiovisuales.

Diseñados específicamente para cámaras PTZ (Pan-Tilt-Zoom), combinan en una sola manguera señal de vídeo SDI de alta calidad y conexión LAN CAT.6 SF/UTP, optimizando la fiabilidad y reduciendo la complejidad del cableado.

Soluciones técnicas para las necesidades de los profesionales audiovisuales

Reducción de complejidad logística

• Antes: Necesidad de gestionar cables separados para vídeo y control de red
• Ahora: Un único cable integra todas las funciones

Optimización económica

• Reducción en costes de adquisición de múltiples portacables
• Menor inversión en mantenimiento de conexiones separadas
• Vida útil prolongada gracias a materiales de alta calidad

Mejora operativa

• Menor tiempo de instalación y recogida en producciones
• Reducción significativa del peso total del equipamiento
• Simplificación del transporte y almacenamiento

Ventajas técnicas

• Transmisión de resoluciones hasta 4K-UHD 60Hz (12G-SDI) dependiendo de la longitud
• Conexión LAN CAT.6 SF/UTP para control preciso de cámaras PTZ
• Mayor fiabilidad al reducir puntos potenciales de fallo

Fundamentos técnicos: Especificaciones avanzadas de la manguera Q16-6040

La manguera Q16-6040 constituye el núcleo técnico de esta solución integrada. Las especificaciones han sido optimizadas para satisfacer los requisitos técnicos más exigentes del mercado profesional:

Componentes de vídeo digital SDI

• Conductor central de alta pureza: Unifilar de 0,80 mm fabricado con Cobre Libre de Oxígeno (OFC) con una pureza del 99,95%, maximizando la conductividad eléctrica y minimizando pérdidas de señal incluso en grandes distancias.
• Dieléctrico avanzado: El dieléctrico de espuma de polietileno de alta densidad permite:
  • Mayor velocidad de propagación de la señal
  • Reducción significativa de la atenuación
  • Mejor rendimiento en frecuencias altas necesarias para 4K

Componentes LAN CAT.6 SF/UTP

• Conductores de alta calidad: 4x2x23AWG de 0,57 mm de Cobre Libre de Oxígeno (OFC)
• Transmisión de datos robusta: Permite control preciso y confiable de cámaras PTZ

Protección integral

• Apantallamiento total: La combinación de cinta de aluminio con trenza de cobre estañado OFC TC proporciona un apantallamiento del 100%, crucial para:



  • Eliminar interferencias electromagnéticas
  • Prevenir degradación de la señal en entornos eléctricamente ruidosos
  • Garantizar la integridad de la transmisión en toda circunstancia
• Cubierta resistente: PVC-UL no propagador de llama con cubierta exterior global de Ø16,00 mm que protege tanto el coaxial como el cable de red.



Portacables R-SDI-6040: Casos de uso ideal

Diseñado específicamente para producciones móviles y entornos donde la flexibilidad es crucial:

• Eventos deportivos en directo: Ideal para instalaciones temporales en estadios y recintos deportivos
• Producciones multicámara itinerantes: Perfecto para shows y programas que cambian frecuentemente de localización
• Festivales de música y conciertos: Excelente para montajes rápidos con múltiples cámaras PTZ
• Rodajes en exteriores: Óptimo para producciones que requieren cambios frecuentes de posición de cámara
• Cobertura de eventos corporativos: Solución eficiente para configuraciones que deben montarse y desmontarse rápidamente

El sistema de portacables ofrece:

• Asa extensible para fácil transporte
• Guía de cables frontal para evitar enredos
• Manivela para bobinado rápido y ordenado
• Sistema de bloqueo para asegurar el cable durante el transporte

Se presenta en dos versiones principales:

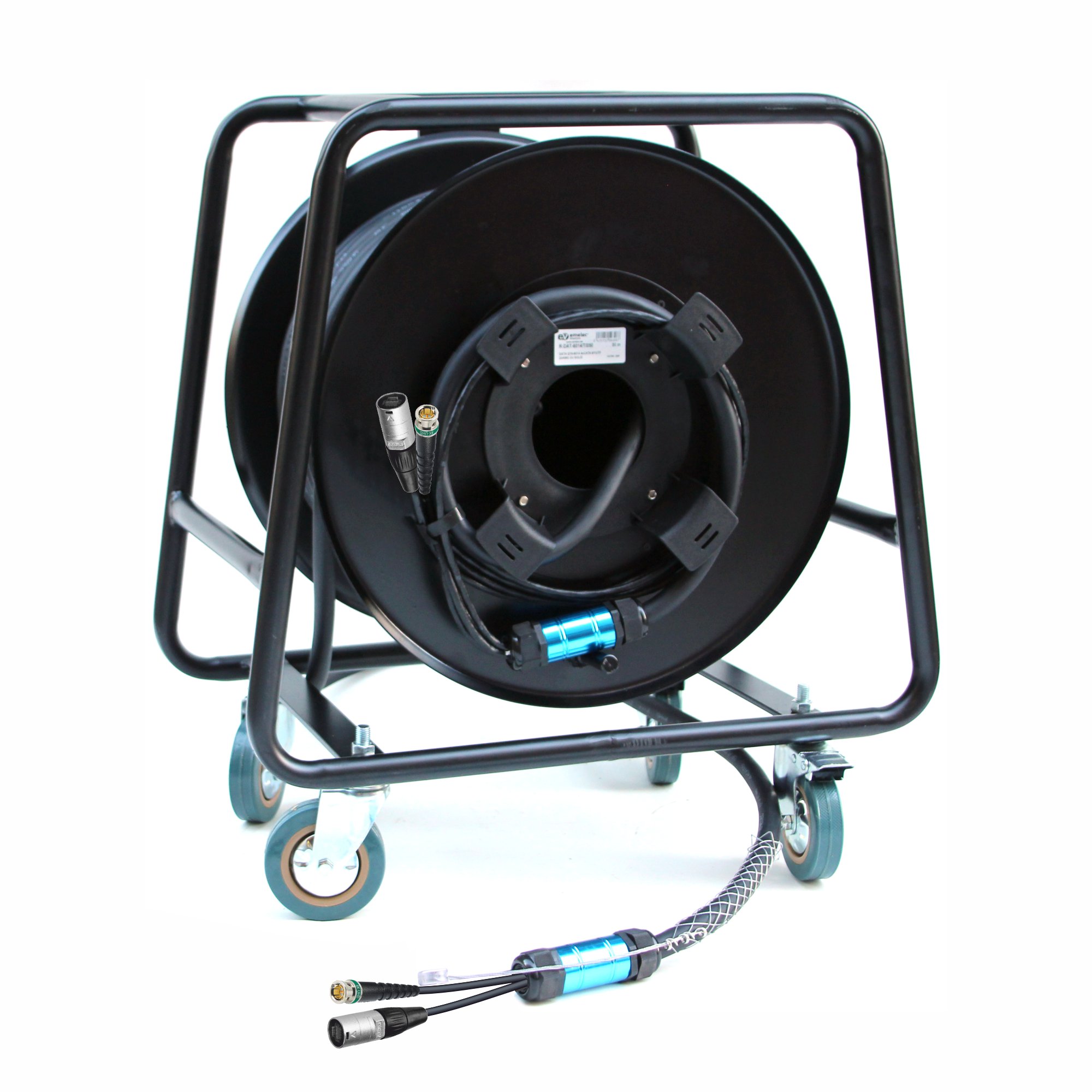

• Versión aérea: Con 2m de cable frontal para facilitar conexiones (R-SDI-6040/E, R-SDI-6040/R, R-SDI-6040/T)
• Versión con chasis: Protección adicional para entornos más exigentes (R-SDI-6040/EC, R-SDI-6040/RC, R-SDI-6040/TC)

Características destacadas:

• BNC SDI 4K Macho Emelec VíasCom® con contactos dorados
• Conectores LAN aéreos dorados en 50µ según configuración
• Chasis LAN EQ9320 compatible con diferentes configuraciones de RJ45
• Disponible en longitudes desde 20m hasta 90m

Configuración recomendada según tipo de producción

Para instalaciones fijas (Conexión EQ6040)

• Distancias cortas (hasta 10m): Ideal para conexiones dentro de la misma sala
  • Caso de uso: Set compacto de entrevistas con 2-3 cámaras PTZ
• Distancias medias (10-30m): Perfecto para conexiones entre salas adyacentes
  • Caso de uso: Estudio de noticias con control ubicado en sala técnica separada
• Distancias largas (30-80m): Para instalaciones complejas entre diferentes pisos o espacios
  • Caso de uso: Sistema de TV corporativa con cámaras distribuidas en varios pisos

Para producciones móviles (Portacables R-SDI-6040)

• Eventos pequeños (20-40m): Versión aérea suficiente
  • Caso de uso: Conferencias corporativas en hoteles o pequeños auditorios
• Producciones medianas (40-70m): Recomendable versión aérea con conectores adecuados al equipamiento
  • Caso de uso: Eventos deportivos en pabellones cubiertos o teatros
• Grandes producciones (70-90m): Versión con chasis para mayor protección y durabilidad
  • Caso de uso: Festivales de música o competiciones deportivas en estadios

Según tipo de conector LAN necesario

• Cuerpo RJ45 (/E): Para instalaciones personalizadas o especiales
• RJ45 estándar (/R): Compatible con la mayoría de equipos de red
• RJ45 Toolless (/T): Para entornos que requieren conexiones más robustas y fiables

Rendimiento técnico: Relación entre longitud y resolución máxima

Implementación en entornos profesionales: Casos prácticos y resultados

Estudio de televisión con cámaras PTZ

La utilización de conexiones EQ6040 en un estudio de noticias con 3 cámaras PTZ permite:

• Reducción del 50% en tiempo de instalación
• Control centralizado de todas las cámaras desde un único puesto
• Mayor facilidad para reconfigurar el set según necesidades
• Eliminación de cables visibles en plano, mejorando la estética de la producción
• Menor probabilidad de desconexiones accidentales durante emisiones en directo

Retransmisión deportiva con cámaras robotizadas

Un equipo de producción deportiva que implemente el portacables R-SDI-6040 para cubrir un evento de atletismo:

• Capacidad de controlar cámaras remotamente desde posiciones estratégicas
• El peso total del equipamiento se reduce en un 35%
• Se necesitan 2 técnicos menos para el despliegue
• Tiempo de montaje reducido en más de un 40% respecto a instalaciones con cables separados
• Mayor movilidad para recolocar cámaras durante diferentes disciplinas deportivas

Producción de eventos corporativos

En la grabación de una conferencia o evento corporativo:

• Se eliminan problemas de sincronización entre vídeo y control
• Se logra calidad broadcast consistente durante toda la producción
• Mayor flexibilidad para adaptar ángulos de cámara según necesidades del evento
• Instalación discreta que no interfiere con la estética del espacio
• Reducción significativa del tiempo de desmontaje al finalizar el evento

Especificaciones técnicas e información adicional

¿Puedo utilizar estos cables para cualquier cámara PTZ del mercado?

Sí, siempre que la cámara utilice conexión SDI para vídeo y puerto RJ45 para control, estos cables son compatibles con prácticamente cualquier cámara PTZ profesional.

¿Qué ventajas ofrece frente a usar cables separados?

Además de la simplicidad logística, elimina problemas de sincronización, reduce puntos de fallo, optimiza espacio y peso, y facilita enormemente el despliegue y recogida en producciones.

¿Funcionan con cualquier equipamiento SDI y LAN estándar?

Sí, utilizan conectores BNC y RJ45 estándar compatibles con cualquier equipamiento profesional SDI y de red.

¿Cuál es la longitud máxima recomendada para trabajar en 4K con control PTZ?

Para 4K-UHD a 60Hz (12G-SDI), la longitud máxima recomendada es de 55 metros. Para 4K-UHD a 30Hz (6G-SDI), hasta 85 metros. El control PTZ funcionará correctamente en todas las longitudes disponibles.

Compatibilidad con diferentes tipos de cámaras PTZ

Estos cables son compatibles con cualquier cámara PTZ profesional que utilice conexión SDI para vídeo y puerto RJ45 para control, independientemente del fabricante.

Vida útil y mantenimiento

Fabricados con materiales de alta calidad, estos cables no requieren mantenimiento específico más allá del cuidado estándar en el enrollado y almacenamiento. Todos vienen completamente montados y testeados.

Disponibilidad de longitudes personalizadas

Es posible solicitar longitudes específicas según las necesidades particulares de cada proyecto profesional.

Ventaja diferencial en producciones con cámaras PTZ

La integración de vídeo y control en un único cable no solo optimiza la instalación, sino que también reduce significativamente los puntos potenciales de fallo, garantizando producciones más eficientes y fiables.

Disponibilidad y plazos de entrega

Estos nuevos productos ya están disponibles a través de nuestro catálogo digital.
